Instrument d'affichage de contrôle

Instrument d’affichage de commande HIGHSIDER
Appareil d’affichage de commande avec un boîtier en aluminium fraisé CNC et verre teinté pour l’installation. En mode de fonctionnement, le symbole correspondant à la fonction est affiché. @@n@n Les annonces en un coup d’œil :
2x clignotants de feux de route neutres sans pression d’huile

cela vous va parfaitement avec les nombreux accessoires de HIGHSIDER, parfaitement adaptés à votre moto. Avec un maximum de qualité et de fonctionnalité, vous pouvez facilement concevoir votre vélo selon vos souhaits.

Dimensions:
Largeur : 57 mm
Hauteur : 17,5 mm
Profondeur : 18 mm

Connexions:
Câble noir (masse) + câble orange = clignotant gauche
Câble noir (masse) + câble bleu = clignotant droit
Câble noir (masse) + câble jaune = feux de route
@nNi la pression du carburant est inversée : Connectez le câble gris au signal neutre et le câble brun au signal 12V (+)connectez le câble vert au signal de pression d’huile et le câble violet au signal 12V (+)
Si la pression neutre ou d’huile est commutée positive : Connectez le câble brun au signal neutre et le câble gris à la terre (-)connectez le câble violet au signal de pression d’huile et le câble vert à la terre (-)

Livré avec : 1 pièce

disponible en option :

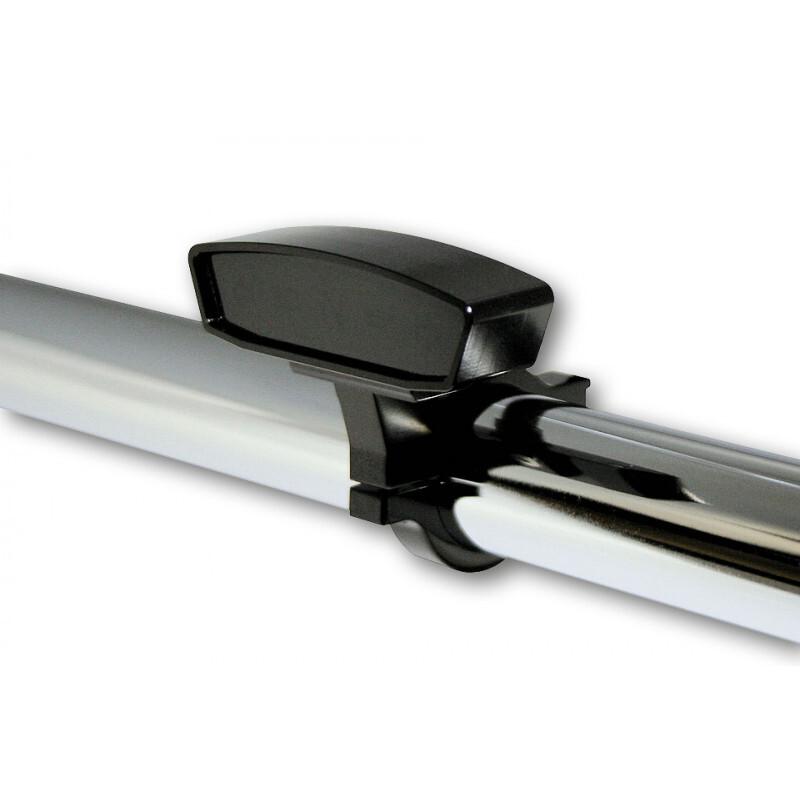

Pince en aluminium pour guidon de 1 pouce (25,4 mm) et 7/8 pouce (22 mm) : No. d’article 305-011
Disponible dans une variété de couleurs de corps.

Instrument d'affichage de contrôle avec un boîtier en aluminium fraisé CNC et un verre fortement teinté pour l'installation. En mode de fonctionnement, le symbole correspondant à la fonction est affiché.

Un aperçu des affichages:
2x clignotants
Feux de route
Neutre
Pression d'huile

Cela vous convient, les nombreux accessoires de HIGHSIDER sont parfaitement adaptés à votre moto. Avec un maximum de qualité et de fonctionnalité, vous pouvez facilement concevoir votre vélo selon vos souhaits.

Dimensions:
Largeur: 57 mm
Hauteur: 17,5 mm
Profondeur: 18 mm

Connexions:
câble noir (masse) + câble orange = clignotant gauche
câble noir (masse) + câble bleu = clignotant à droite
câble noir (masse) + câble jaune = feux de route
br /> Lorsque neutre ou si la pression d'huile est négative:
Connectez le câble gris au signal neutre et le câble marron à 12V (+)
Connectez le câble vert au signal de pression d'huile et le câble violet à 12V (+)

Si la pression neutre ou d'huile est commutée positive:
Connectez le câble marron au signal neutre et le câble gris à la terre (-)
Connectez le câble violet au signal de pression d'huile et le câble vert à la terre (-)

Contenu de la livraison: 1 pièce

Peut être commandé en option:
Fixation de la pince de retenue en aluminium pour guidons de 1 pouce (25,4 mm) et 7/8 pouce (22 mm): Réf. 305-010
Disponible en différentes couleurs de boîtier

HIGHSIDER
