Commutateur E-Box Type 1

HIGHSIDER PW E-BOX TYPE 1, pour la commutation des feux de circulation diurne par capteur de lumière.

Pour la commutation automatique entre les feux de circulation diurne et les feux de croisement. La HIGHSIDER PW E-BOX TYPE 1 détecte la luminosité et allume automatiquement et simultanément les feux de croisement et les feux de jour (ou vice versa). La fonction "COMING HOME FUNCTION" est également disponible (commutable en option). Elle permet d'allumer l'éclairage de jour pendant 30 secondes supplémentaires après l'arrêt de la moto dans l'obscurité. Aucun interrupteur n'est nécessaire.

Dimensions :
Hauteur : 16 mm
Largeur : 56,5 mm
Largeur avec les pattes de fixation : 75 mm
Longueur : 48 mm
Languettes de montage : 3 mm x 11 mm (trou oblong)
Poids : 46 g
Longueur du câble : 400 mm
Longueur du câble du capteur de lumière : 600 mm (total)

Connecteurs :
Câble violet/noir = feux de route IN
Câble jaune/vert = feu de position IN
Câble noir = masse IN (-)
Câble rouge = tension d'alimentation IN (+)
Câble bleu = feu de croisement OUT
Câble noir = masse OUT (-)
Câble rose = feux de circulation diurne OUT (TFL)
Câble orange = Feu de croisement IN
Câble gris = câble de programmation
Câble vert = Feu de route OUT
Câble marron = Feu de position/stationnement (OUT)
Câble noir = Terre OUT (-)
Câble blanc = Témoin lumineux TFL OUT

Connecteur à 4 broches pour le capteur de lumière

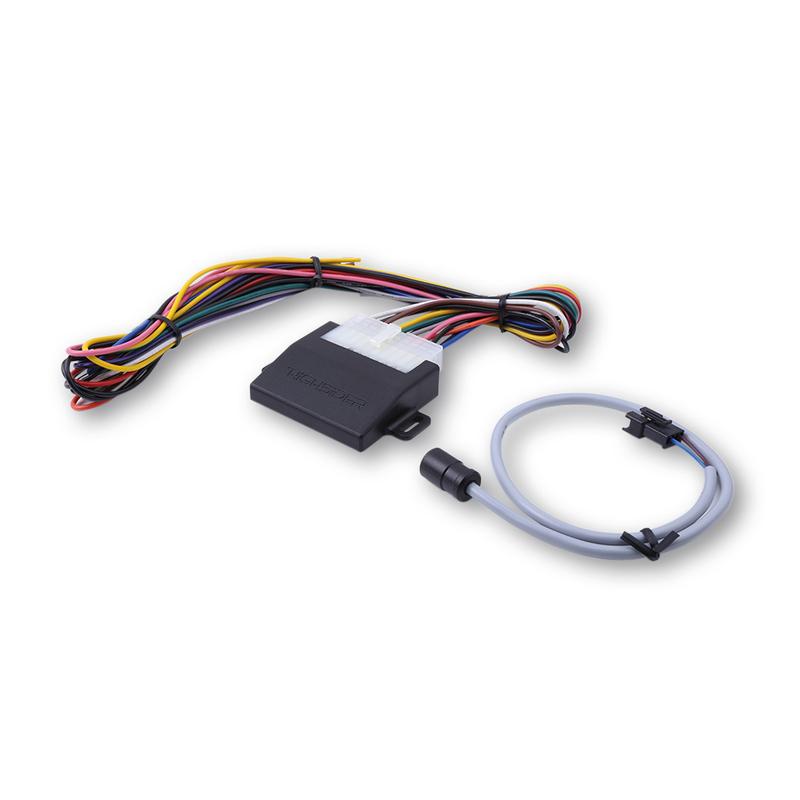

Étendue de la livraison :

HIGHSIDER PW E-BOX TYPE 1
Jeu de câbles
Capteur de lumière
Instructions
